در صنعت ساخت و ساز و بتن ریزی، انتخاب تجهیزات مناسب نه تنها باعث افزایش سرعت کار می شود، بلکه ایمنی، کیفیت و عمر مفید دستگاه ها را نیز به شدت افزایش می دهد. یکی از اجزای کلیدی در سیستم های هیدرولیک، شیر دستی هیدرولیک است که نقش تعیین کننده ای در عملکرد پمپ بتن دارد.
در این مقاله، به صورت تخصصی و کاربردی بررسی می کنیم که:
🔹 شیر دستی هیدرولیک چیست؟
🔹شیر دستی هیدرولیک چگونه کار می کند؟
🔹 شیر دستی هیدرولیک چه انواعی دارد؟
🔹 و مهمتر از همه:شیر دستی هیدرولیک در پمپ بتن چه کاربردی دارد؟

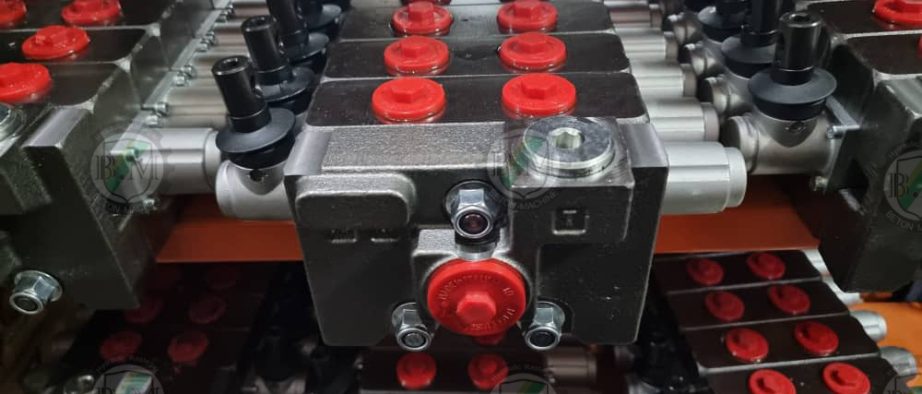

شیر دستی هیدرولیک چیست؟
شیر دستی هیدرولیک یکی از انواع شیرهای کنترلی در سیستم های هیدرولیک است که به صورت دستی (با دست اپراتور) قابل تنظیم و کنترل می باشد.
در سیستم های هیدرولیک فشار بالا مانند پمپ بتن، این نوع شیرها برای مدیریت جریان روغن، تنظیم فشار و کنترل جهت حرکت سیال استفاده می شوند.
🔹 این نوع شیرها بدون برق یا فرمان اتوماتیک عمل می کنند.
🔹 اپراتور با چرخاندن اهرم یا دستگیره، میزان جریان هیدرولیک را تنظیم می کند.
🔹 ساختار ساده و قابلیت تعمیر و نگهداری آسان از مهم ترین مزایای آن به شمار می رود.
شیر دستی هیدرولیک به دلیل سادگی و دقت قابل قبول، مخصوصاً در شرایطی که نیازی به کنترل اتوماتیک نیست یا فضا و بودجه محدود است، انتخاب بسیار خوبی به حساب می آید.
ساختار و اجزا شیر دستی هیدرولیک
برای درک بهتر عملکرد، لازم است ساختار کلی شیر دستی هیدرولیک را بشناسیم.
هر شیر شامل موارد زیر است:
-
بدنهی اصلی: محل عبور سیال هیدرولیک
-
اهرم یا دستگیره: برای تغییر وضعیت شیر
-
سوپاپ داخلی: که جریان روغن را باز، بسته یا جهت آن را تغییر می دهد
-
پورتهای ورودی و خروجی: برای اتصال به خطوط هیدرولیک
عملکرد شیر دستی هیدرولیک شبیه به یک راه بند در مسیر جریان روغن است. وقتی اهرم بسته باشد، مسیر جریان بسته می شود. وقتی اهرم باز شود، روغن می تواند به راحتی عبور کند.
چرا در سیستم پمپ بتن به شیر هیدرولیک دستی نیاز داریم؟
پمپ بتن یکی از پرکاربردترین دستگاه ها در صنعت ساخت و ساز است که وظیفه ی انتقال بتن به ارتفاع یا فاصله های دور را برعهده دارد. برای اینکه این پمپاژ بهدرستی انجام شود، باید جریان هیدرولیک تحت کنترل دقیق باشد:
-
تنظیم فشار هیدرولیک
پمپ بتن نیاز دارد فشار هیدرولیک دقیقاً تنظیم شود تا عملکرد پیستون ها یا سیلندرها به درستی انجام شود. شیر دستی هیدرولیک این امکان را به اپراتور می دهد تا فشار را در صورت نیاز کاهش یا افزایش دهد. -
کنترل جریان برای حرکت دقیق قطعات
حرکت بازوها، جک ها یا بخش های متحرک در پمپ بتن باید هماهنگ باشد. شیر دستی هیدرولیک این حرکت را قابل تنظیم می کند. -
ایمنی و توقف سریع در شرایط اضطراری
اگر بخواهیم سریع جریان هیدرولیک را قطع کنیم تا دستگاه در شرایط خطر متوقف شود، شیر دستی هیدرولیک بهترین ابزار برای این کار است.
انواع شیرهای دستی هیدرولیک و کاربرد هرکدام
در عمل، چندین نوع شیر دستی هیدرولیک وجود دارد که بسته به نوع کاربری در پمپ بتن انتخاب می شوند:
۱. شیر کنترل جهت دستی (Directional Control Valve)
این شیرها جهت جریان روغن را تغییر می دهند و معمولاً در سیستم های دوطرفه و چهارطرفه استفاده می شوند.
در پمپ بتن برای کنترل جهت سیلندرها و حرکت بازوها کاربرد دارند.
۲. شیر تنظیم فشار دستی (Pressure Relief Valve)
وظیفه ی مکانیزم ایمنی سیستم هیدرولیک را بر عهده دارد.
اگر فشار بیش از حد افزایش یابد، این شیر فشار را کاهش داده و از آسیب به پمپ و اجزای دیگر جلوگیری می کند.
۳. شیر کنترل جریان دستی (Flow Control Valve)
برای تنظیم سرعت حرکت سیال هیدرولیک استفاده می شود.
در پمپ بتن، سرعت پیستون ها یا جکها را می توان با این شیر تنظیم کرد.
نحوه عملکرد شیر دستی هیدرولیک در پمپ بتن
وقتی یک اپراتور سیستم پمپ بتن را راه اندازی میکند، سیال هیدرولیک از مخزن به سمت پمپ هیدرولیک حرکت می کند. فشار تولیدشده توسط پمپ به شیرهای هیدرولیک منتقل می شود و از آنجا بسته به نوع عملکرد شیر، جریان در مسیرهای مختلف تقسیم می شود.
🔹 اگر شیر در حالت باز باشد → سیال هیدرولیک به راحتی عبور می کند.
🔹 اگر شیر نیمه باز باشد → جریان محدود می شود، سرعت کاهش می یابد.
🔹 اگر شیر بسته باشد → جریان قطع می شود، و انتقال فشار متوقف می گردد.
این تنظیمات به اپراتور کمک می کند تا کنترل دقیقی روی پمپاژ بتن داشته باشد و عملیات بدون نقص انجام شود.
مزایای استفاده از شیر دستی هیدرولیک در پمپ بتن
استفاده از شیر دستی هیدرولیک در پمپ های بتن مزایای برجسته ای دارد:
✔️ کنترل دقیق و انعطافپذیر
اپراتور می تواند فشار یا سرعت هیدرولیک را دقیقاً مطابق با نیاز کار تنظیم کند.
✔️ ساده و قابلاعتماد
ساختار ساده ی این شیرها باعث می شود:
-
خرابی کمتر
-
تعمیر سریع تر
-
هزینه نگهداری پایین تر
✔️ افزایش ایمنی دستگاه
در شرایط اضطراری امکان قطع سریع جریان وجود دارد که از عملکرد ناخواسته سیستم جلوگیری می کند.
✔️ عملکرد پایدار در شرایط سخت
این شیرها حتی در محیط های پرگردوغبار، لرزش و شرایط سخت کارگاهی عملکرد باثباتی دارند.
معایب احتمالی شیر دستی هیدرولیک (و راهکارها)
هرچند شیرهای دستی هیدرولیک مزایای زیادی دارند، اما محدودیت هایی نیز ممکن است داشته باشند:
✔️ نیاز به حضور اپراتور:
در برخی شرایط، لازم است اپراتور مرتباً وضعیت شیر را تنظیم کند.
➡️ راهکار: استفاده از شیرهای نیمه خودکار یا ترکیب با حسگرها در سیستم های پیشرفته
✔️ احتمال تنظیم اشتباه توسط اپراتور:
در صورت عدم تجربه، ممکن است تنظیم نادرست انجام شود.
➡️ راهکار: آموزش صحیح و دستورالعمل های ساده عملیات
مقایسه شیر دستی هیدرولیک با شیر اتوماتیک در پمپ بتن
| ویژگی | شیر دستی هیدرولیک | شیر اتوماتیک |
|---|---|---|
| نیاز به اپراتور | ✔️ بله | ❌ خیر |
| کنترل دقیق | ✔️ بالا | ✔️ بسیار بالا |
| هزینه | 💰 اقتصادی | 💰💰💰 گرانتر |
| تعمیر و نگهداری | ✔️ ساده | ❌ پیچیدهتر |
| مناسب برای پروژه های کوچک | ✔️ بله | ❌ کمتر |
در پروژه های معمولی و متوسط، شیر دستی هیدرولیک گزینه ای بسیار مناسب و کاملاً کارآمد است که تعادل خوبی بین کنترل و هزینه فراهم می کند.
نکاتی که هنگام خرید شیر دستی هیدرولیک باید بدانید
اگر قصد خرید شیر دستی هیدرولیک برای پمپ بتن دارید، این موارد را حتماً در نظر بگیرید:
🔹 فشار کاری شیر:
مطمئن شوید شیر انتخابی فشار سیستم شما را تحمل می کند.
🔹 سایز استاندارد پورت ها:
پورت های شیر باید با خطوط هیدرولیک دستگاه شما سازگار باشد.
🔹 کیفیت متریال ساخت:
از فولاد یا آلیاژهای با کیفیت بالا برای دوام بیشتر انتخاب کنید.
🔹 گارانتی و خدمات پشتیبانی
داشتن پشتوانه خدمات برای تجهیزات هیدرولیک بسیار حیاتی است.
برای دیدن محصولات استاندارد و مناسب، از صفحهی محصولات هیدرولیک بتن ماشین رستگار دیدن کنید.
چگونه شیر دستی هیدرولیک را نصب کنیم؟ (راهنمای سریع)
۱. ابتدا فشار سیستم را کاملاً تخلیه کنید.
۲. مسیر هیدرولیک را با توجه به جهت جریان علامت گذاری کنید.
۳. شیر را در مسیر مناسب قرار داده و با اتصالات استاندارد محکم کنید.
۴. پس از نصب، سیستم را بهصورت آزمایشی روشن کرده و عملکرد شیر را بررسی کنید.
۵. اگر نیاز به تنظیم دارد، اهرم شیر را به نرمی حرکت دهید تا به نقطه ی مطلوب برسید.
نکته: نصب نادرست می تواند باعث نشتی روغن یا فشار نامتعادل در سیستم شود، پس حتماً افراد متخصص این کار را انجام دهند.
